Maiores detalhes
Características:
- Marca: Soho Plus
- Modelo: 2340017
Especificações:
- Aplicação: Redes
- Cor: Azul
- Impedância: 100±15% Ohms
- Revestimento: PVC Retardante a Chama
- Condutor: Cobre
- Diâmetro: 6mm
- Temperatura de Instalação: 0ºC a 50ºC
- Temperatura de Armazenamento: -20ºC a 80ºC
- Temperatura de Operação: -20ºC a 60ºC
- Desequilíbrio Resistivo Máximo: 5%
- Resistência Elétrica CC Máxima do Condutor de 20ºC: 93,8 Ohms/km
- Capacitância Mútua 1kHz Máximo: 56pF/m
- Desequilíbrio Capacitivo Par x Terra 1kHz Máximo: 3,3pF/m
- Impedância Característica: 100±15% Ohms
- Atraso de Propagação Máximo: 545ns/100m @ 10MHz
- Diferença Entre o Atraso de Propagação Máximo: 45ns/100m
- Prova de Tensão Elétrica Entre Condutores: 2500VDC/3s
- Velocidade de Propagação Nominal: 68%
Informações adicionais:
- Normas Aplicáveis ANSI/TIA-568-C.2 Category 6, NBR 14703, NBR 14705, ISO/IEC 11801 e IEC 60332.
- Condutor Fio sólido de cobre eletrolítico nú, recozido, com diâmetro nominal de 24/23AWG
- Isolamento: Polietileno de alta densidade com diâmetro nominal 1.0mm
- Resistência de Isolamento: 10000mOhms.km

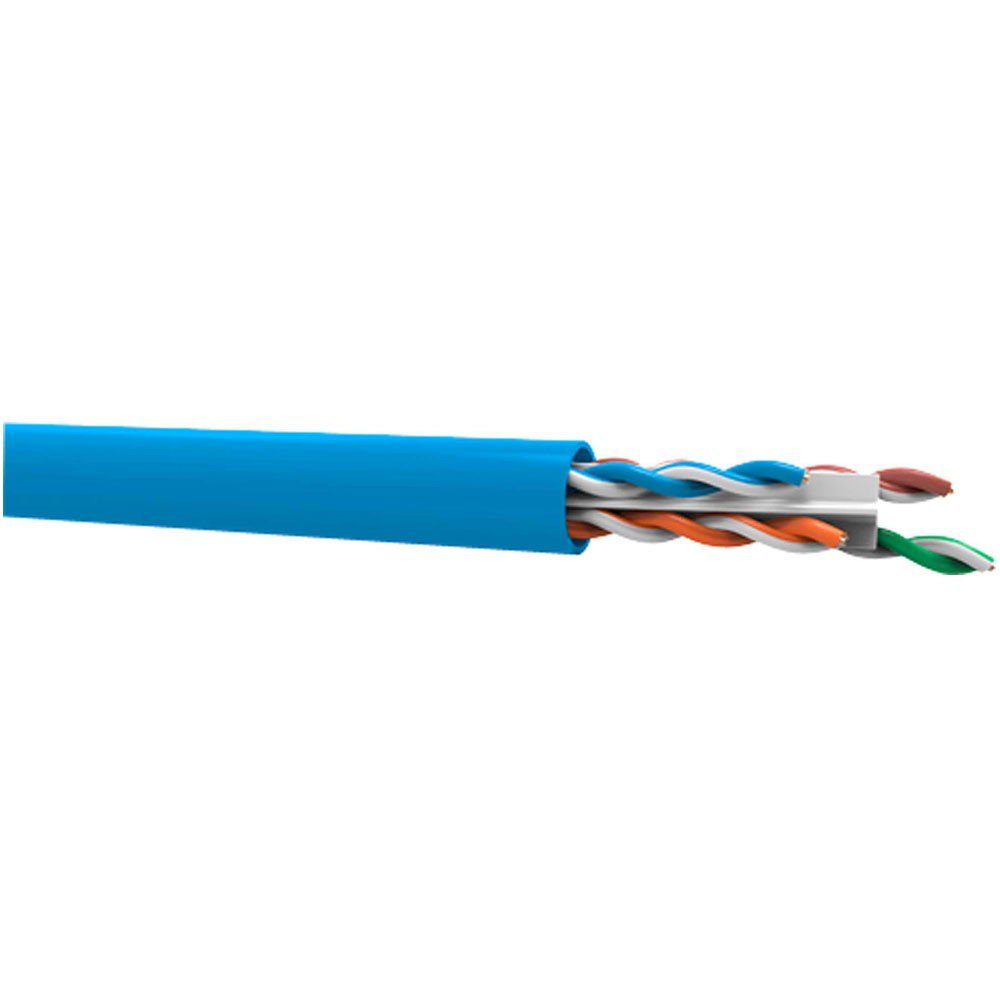

- Quantidade de Pares: 4 Pares, 24/23 AWG
- Par Os condutores isolados são reunidos dois a dois, formando o par. Os passos de torcimento devem ser adequados, de modo a atender os níveis de diafonia previstos e minimizar o deslocamento relativo entre si.
- Núcleo: Os pares são reunidos com passo adequado, formando o núcleo do cabo. É utilizado um elemento central em material termoplástico para separação dos 4 pares binados
- Blindagem: Não Blindado (U/UTP)
- Peso do Cabo: 42kg/km
- Classe de Flamabilidade: NBR 14705 CM: Deve estar de acordo com IEC 60332-3-25: "Test for vertical flame spread of vertically-mounted bunched wires or cables - Category D"
NBR 14705 CMX: Deve estar de acordo com IEC 60332-1-2: "Test for vertical flame propagation for a single insulated wire or cable"
Aplicações:
- 1. Cumpre os requisitos físicos e elétricos das normas ANSI/TIA-568C.2 e ISO/IEC11801
- 2. O cabo está de acordo com as diretivas RoHS (Restriction of Hazardous Substances)
- 3. Pode ser utilizado com os seguintes padrões atuais de redes citados abaixo:
- a. ATM-155(UTP), AF-PHY-OO15.000 e AF-PHY-0018.000, 155/51/25Mbps
- b. TP-PMD , ANSI X3T9.5, 100 Mbps
- c. GIGABIT ETHERNET, IEEE 802.3z, 1000 Mbps
- d. 100BASE-TX, IEEE 802.3u, 100 Mbps
- e. 100BASE-T4, IEEE 802.3u ,100 Mbps
- f. 100vg-AnyLAN, IEEE802.12, 100 Mbps
- g. 10BASE-T , IEEE802.3, 10 Mbps
- h. TOKEN RING, IEEE802.5 , 4/16 Mbps
- i. 3X-AS400, IBM, 10 Mbps

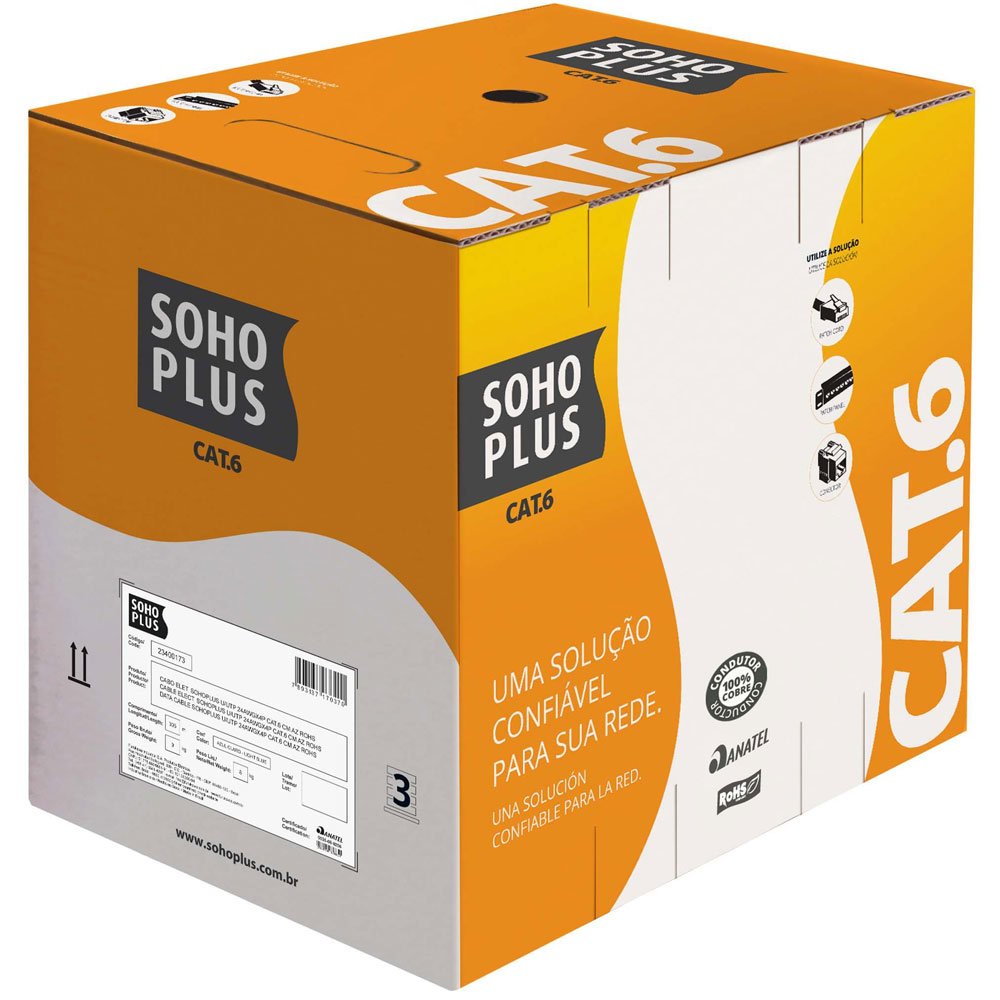

Peso c/ Embalagem:
- 12,600 kg
Dimensões:
- 40cm x 37cm x 27cm
Garantia:
- 3 Meses
